适用于固体在允许电压下不导电的材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法，具有简便、准确、可靠、实用等特点。
在电子封装与在允许电压下不导电的材料的质量控制体系中，对固体电工在允许电压下不导电的材料表面耐漏电起痕性能的评估是一项基础且关键的试验环节。尤其是针对电子胶、硅胶等有机高分子材料，其在潮湿环境与电场联合作用下，表面可能因漏电起痕而导致绝缘性能不可逆的劣化，进而引发设备故障甚至安全事故。为满足这一检测需求，行业内普遍采用符合国际与国家标准的专用测试设备。

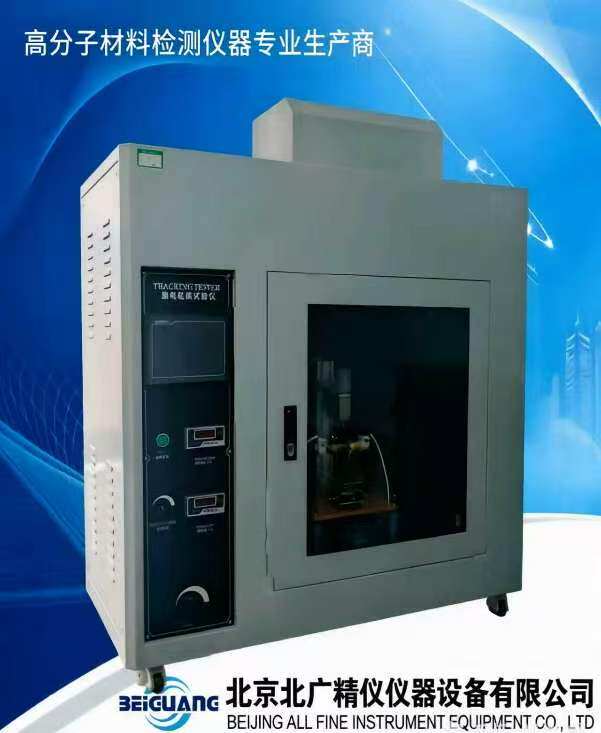

GB/T4207-2003电子胶硅胶漏电起痕试验仪是一款专为固体在允许电压下不导电的材料在潮湿条件下相比漏电起痕指数（CTI）和耐漏电起痕指数（PTI）测定而设计的专用检测设备。该仪器采用计算机控制或单片机控制技术，通过模拟实际使用环境中的电场与污染液联合作用，能自动完成对材料表面漏电起痕行为的观测与判定。设备整体结构紧密相连，操作界面友好，具备简便、可靠、实用等特点，适用于实验室研究与生产线质量控制等多种场景。
在电子工业中，电子胶与硅胶常被用作封装材料、灌封材料或粘接剂，其作用不仅是固定元器件，更是保障电路绝缘与环境密封的关键屏障。然而，这些材料在长期服役过程中，若处于高湿、凝露或有导电污染物存在的环境中，其表面可能逐渐形成导电通路，即漏电起痕。起痕初期表现为表面碳化，跟着时间推移，碳化物不间断地积累，最后导致绝缘失效。因此，依据GB/T4207-2003标准对电子胶硅胶进行漏电起痕试验，是评估其长期耐候性与安全性的重要手段。
GB/T4207-2003电子胶硅胶漏电起痕试验仪的应用场景范围并不局限于电子胶硅胶，还可扩展至其他固体在允许电压下不导电的材料，如塑料、橡胶、层压制品、云母制品等。通过更换不同的电极组件或调整试验参数，能适应多种材料的测试需求。同时，设备支持多国标准，包括IEC60112:2003、UL746A、ASTM D3638-92、DIN53480等，为用户更好的提供了广阔的对比分析空间。
漏电起痕试验的基础原理是在固体在允许电压下不导电的材料表面施加一定电压，并滴下含有杂质的水溶液（通常为氯化铵溶液），模拟材料在污染潮湿环境下的使用情况。在电场作用下，材料表面因漏电流产生的焦耳热使水分蒸发，同时溶液中的离子在电场中迁移，促使材料表面发生电化学降解。跟着时间的推移，材料表面逐渐形成碳沉积，即漏电痕迹。当漏电电流达到一定阈值并维持足够时间时，即可判定材料已发生失效。
GB/T4207-2003《固体在允许电压下不导电的材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法》是我国等效采用IEC60112制定的国家标准。该标准详细规定了试验的电极配置、溶液成分、滴液参数、电压等级以及判定准则。其中，相比漏电起痕指数（CTI）是指在规定试验条件下，材料能经受住50滴电解液而没形成漏电痕迹的最高电压值；耐漏电起痕指数（PTI）则是指在一个规定的电压下，材料能经受住50滴电解液而没形成漏电痕迹的通过/不通过试验的指定电压值。这两个指数是衡量材料抗漏电起痕性能的核心指标。
对于电子胶硅胶材料，由于其配方与固化工艺的差异，其耐漏电起痕性能可能有较大区别。硅橡胶材料通常具有较好的憎水性，但在电晕放电或局部电弧的作用下，其表面也有几率发生降解，生成导电性硅氧化物或碳沉积物。因此，通过漏电起痕试验可以筛选出适合特定电压等级与环境条件的硅胶配方，为产品设计提供依据。
除GB/T4207外，UL746A《聚合物材料安全标准》中关于耐漏电起痕性能的测试要求也常被引用，特别是在出口电子科技类产品的认证中。ASTM D3638则是美国材料与试验协会发布的类似标准，其试验参数与IEC标准基本一致。DIN53480为德国标准，在欧洲市场具有一定影响力。BLD-600V仪器在设计时充分融合了这些标准的要求，用户可通过菜单选择对应的标准模式，仪器自动匹配相应的参数模板，由此减少人为设置错误。
7.判断回路:短路电流大于0.5A时间维持2秒钟继电器动作,切断电流，指示试品不合格;
BLD-600V型漏电起痕试验仪的硬件系统主要由高压供电单元、电极与压力调节机构、滴液控制管理系统、判断与保护回路以及试验箱体等部分所组成。各部分的协同工作确保了试验的准确性与安全性。
高压供电单元是产生试验电压的核心。系统采用调压器与升压变压器组合的方式，将输入的220V交流电压转换为0~600V的可调高压输出。调压器选用知名品牌产品，具备良好的线性调节特性与负载适应能力。升压变压器则负责将低压升高至所需等级，其设计容量能够很好的满足短路电流的要求。在短路电流为1.0A±0.1A时，输出电压下降不超过10%，这一指标保证了在试样起痕导致电流突增时，系统仍能维持足够的电压，使试验继续直至判定条件达成。
电极系统是与试样非间接接触的核心部件。电极材料采取使用铜基体与铂金镶尖的组合结构，铂金长度不小于12mm，纯度不低于99.0%。铂金具备优秀能力的耐腐的能力与抗氧化性，能够抵抗试验过程中产生的电弧与化学侵蚀，确保电极形状的长期稳定。电极尺寸为5mm×2mm，一端边缘加工成30度角的斜面，这样的几何形状有利于在试样表明产生均匀的电场分布。两个电极之间的距离严控在4.0mm±0.1mm，这是标准规定的典型间距。每个电极对试样的作用力通过精密的机械调节装置设定为1.0N±0.05N，该力值既保证了电极与试样表面的良好接触，又不会因压力过大而损伤材料。
滴液控制管理系统负责将污染液以规定的时间和体积滴落到试样表面。系统采用高精度的电磁阀作为控制元件，响应迅速，滴液量重复性好。液滴大小控制在20~30立方毫米之间，具体可通过调节针头内径与滴液时间来实现。针头外径为0.9~1.1mm，滴液针头到样品表面的高度需根据试验前的调整确定，以确保液滴能够准确落在两电极之间的中心区域。溶液滴落间隔时间为30秒±5秒，这一参数模拟了自然环境中潮湿凝露的间歇过程。滴液装置在每次试验前都有必要进行校准，通常通过称量一定滴数的液体质量来验证其准确性，例如50滴质量应在0.997~1.147克之间，20滴质量应在0.380~0.480克之间。
判断与保护回路是试验自动化的核心。系统实时监测回路中的电流值，当短路电流大于0.5A并维持2秒钟时，继电器动作，立即切断高压输出，并点亮不合格指示灯，同时记录试验数据。这种基于电流阈值的判定方式符合规定标准要求，能够有效捕捉材料起痕导致的绝缘破坏。此外，设备还配备了漏电保护器、过热保护等多重安全措施，确保操作人员与设备的安全。
试验箱体提供了封闭的试验环境，内部容积为0.5立方米，也可根据需要选购0.75立方米或1立方米的规格。箱体材料采用优质铁板喷涂，表面耐腐蚀、易清洁。箱体正面设有观察窗，便于操作人员在不打开箱门的情况下观察试验进程。顶部设有直径100毫米的排气孔，用于排出试验过程中产生的烟雾与有害气体，保持实验室空气清新。外部整体尺寸为宽1170毫米、深630毫米、高1330毫米，占地面积适中，便于安置在实验室内。
虽然BLD-600V仪器在操作上可以采用单片机控制或简易面板，但其功能设计依然注重用户体验与数据管理的便捷性。以下将详细描述典型的操作流程与软件交互逻辑。
在试验开始前，操作人员需进行充分的准备工作。首先，根据GB/T4207-2003标准配制污染液，通常使用氯化铵与去离子水配制特定浓度的溶液。溶液应现配现用，避免长时间放置导致浓度变化。其次，制备试样。对于电子胶硅胶材料，需将其切割成尺寸不小于15毫米×15毫米、厚度不小于3毫米的试块。试样表面应平整、清洁，无气泡、裂纹等缺陷。若材料厚度不足，可采用多层叠加的方式，但需确保各层之间接触紧密，且不影响试验结果。试样数量通常每组不少于5个，以提高统计可靠性。
接下来，安装试样与电极。打开试验箱门，将试样放置在绝缘支架上，调整位置使两电极之间的区域位于试样中心。然后，安装电极臂，使铂金尖端与试样表面接触，并通过调节弹簧或砝码使作用力达到1.0N。使用力值校准计进行验证，确保两个电极的压力一致。调整滴液针头的位置，使其对准两电极中间，并设定合适的滴液高度。
进行滴液系统的校准。在正式试验前，先进行数次预滴液，检查液滴大小与滴落间隔是否符合要求。可通过收集一定滴数的溶液并称重来验证，如50滴质量应在规定范围内。若偏差较大，需微调电磁阀开启时间或更换针头。
设置试验参数。通过控制面板或触摸屏进入参数设置界面，选择对应的试验标准（如GB/T4207-2003），仪器自动载入预设的电压等级、滴液间隔等参数。操作人员也可手动输入施加电压值，电压范围在0~600V之间可调。根据测试目的，选择进行CTI测试或PTI测试。对于CTI测试，通常从较低电压开始，逐步升高，寻找材料能经受50滴而不失效的最高电压；对于PTI测试，则直接设定一个指定电压，进行通过/不通过判定。
启动试验。关闭箱门，按下启动按钮，高压回路接通，滴液系统开始工作。操作人员可通过观察窗监视试验过程。在每一滴溶液滴落后，注意观察试样表面是否产生火花、冒烟或明显的碳化通道。若在规定滴数内未发生判定条件，则试验继续进行；若短路电流大于0.5A并维持2秒，设备将自动切断电压，并报警提示试样不合格。此时，记录失效时的滴数或电压值。
试验结束后，打开箱门，取出试样，清理箱内残留的溶液与碳化物。使用软布擦拭电极，保持其清洁。若需要打印试验报告，可通过连接的外置打印机输出数据。所有试验数据应妥善保存，以便后续分析。
电子胶硅胶作为一类特殊的绝缘材料，在漏电起痕试验中表现出一些独特的行为，需要操作人员特别关注。
首先是试样的制备。硅胶材料通常具有较高的弹性与粘性，切割时易产生变形或粘刀。建议使用锋利的刀片或激光切割机进行加工，确保切口平整。对于未固化的电子胶，需先按照厂家推荐的固化条件进行完全固化，否则试验过程中可能因受热而软化流动，影响结果。试样厚度应至少3毫米，若单层厚度不足，可采用叠加方式，但叠加层数不宜过多，以免界面效应干扰。
其次是污染液的选择。标准GB/T4207-2003推荐使用0.1%氯化铵溶液，但对于某些硅胶材料，可能需要根据产品规格书或客户要求使用其他浓度的溶液。在进行对比试验时，必须确保所有试样使用相同成分的污染液。溶液的温度也应控制在室温范围内，避免温度过高加速蒸发或过低影响离子迁移率。
第三是环境条件的控制。试验应在相对湿度不大于80%、温度23℃±5℃的环境中进行。硅胶材料对湿度较为敏感，吸湿后其表面电阻会发生变化，从而影响起痕过程。因此，试样在试验前应在标准环境下调节至少24小时，以达到湿度平衡。
第四是电极压力的确认。硅胶的弹性可能导致电极压力下陷，实际接触面积增大，电场分布改变。因此，在设置1.0N的作用力后，应观察电极是否陷入材料过深。若发现明显压痕，可适当减小压力，但需在报告中注明。同时，确保两个电极的压力均衡，避免单侧压力过大造成局部应力集中。
第五是结果的分析。硅胶的漏电起痕往往伴随着明显的燃烧或冒烟现象，这与热塑性塑料的碳化有所不同。在判定失效时，应严格依据电流阈值与时间标准，而非单纯观察表面碳痕。有时，硅胶表面可能产生白色粉末状沉积物，这是硅氧烷分解的产物，不一定代表导电通路的形成，需结合电流变化综合判断。
漏电起痕试验涉及高压电与化学溶液，安全风险不容忽视。操作人员必须严格遵守以下安全注意事项：
试验设备必须可靠接地，接地电阻应符合相关规定要求。接地不良不仅会导致测量误差，还可能引发触电事故。
试验区域应设置明显的安全警示标识，并划定警戒线。非操作人员未经许可不得进入试验区。
试验过程中，操作人员应站在绝缘垫上，并佩戴防护眼镜。尽管试验箱门关闭，但仍需防范意外喷溅。
当发生试样起火或设备报警时，切勿立即打开箱门。应等待高压自动切断，确认无火焰后，方可进行后续处理。
定期对设备进行维护保养，包括清洁电极、检查连接线缆是否老化、校准滴液系统等。发现故障应及时报修，严禁设备带病运行。
污染液应妥善储存，避免误食或接触皮肤。试验废液需按照环保要求进行处理，不得随意倾倒。
为了确保仪器的长期稳定运行，日常的维护与保养必不可少。以下是一些常见的维护要点与故障排除方法：
对于主机部分，应定期使用干燥的软布擦拭外壳，保持设备清洁。避免灰尘积聚在通风口，影响散热。内部的高压变压器与调压器应定期检查有无异常声响或过热现象。若发现绝缘油渗漏或变色，应及时联系专业人员处理。
对于电极系统，每次使用后应用无水乙醇清洗电极表面，去除残留的碳化物质或盐垢。对于已产生凹坑或划痕的铂金尖端，应使用细砂纸打磨修复，或更换新电极。存放电极时应涂抹防锈油，防止铜基体氧化。
对于滴液系统，应定期用蒸馏水冲洗管路，防止氯化铵结晶堵塞针头。电磁阀若动作不灵敏，可拆下清洗或更换。滴液重量的校准应每月进行一次，确保试验的准确性。
滴液不正常：检查溶液是否用完，管路是否弯折，电磁阀是否得电，针头是否堵塞。
不起痕或误判：检查电极间距是否正确，压力是否合适，溶液浓度是否达标，电流阈值设置是否正确。
报警频繁：可能是环境湿度过高，试样表面污染，或设备内部漏电。应改善环境条件，清洁设备内部。
漏电起痕试验仪作为电气在允许电压下不导电的材料检测的基础设备，在多个行业中发挥着重要作用。在电子元器件制造领域，用于评估封装胶、灌封料的耐漏电性能；在电线电缆行业，用于测试绝缘护套的抗起痕能力；在家用电器领域，用于开关、插座等零部件的材料筛选；在新能源汽车领域，用于电池包在允许电压下不导电的材料的安全性验证；在光伏产业中，用于接线盒、密封胶的耐候性测试。
随着材料科学的进步与检测技术的发展，漏电起痕试验仪也在不断演进。未来的发展趋势可能包括：更高的自动化程度，如机器人自动换样、图像识别自动判定起痕终点；更精确的环境模拟，如温湿度可控的试验箱、不同污染液种类的自动切换；更智能的数据管理，如物联网远程监控、大数据分析预测材料寿命；以及更安全的操作设计，如全封闭防爆箱体、废气净化处理系统等。同时，标准体系的更新也将推动设备技术的升级，例如对更高电压等级、新型纳米复合材料的测试方法的研究，都将为漏电起痕试验仪带来新的挑战与机遇。
综上所述，BLD-600V型漏电起痕试验仪凭借其符合GB/T4207-2003等多国标准、参数稳定、操作简便等特点，为电子胶硅胶等绝缘材料的漏电起痕性能评估提供了可靠的解决方案。通过深入了解仪器的工作原理、性能参数与操作规范，并结合材料特性进行科学的试验设计，检测人员能够获得准确可靠的试验数据，从而为材料研发、质量控制与产品认证提供有力支撑。希望本文的阐述能够对从事相关领域工作的技术人员有所帮助，共同推动电气绝缘材料检验测试技术的进步与发展。
